树莓派部署旁路由实现全局科学上网

发表于 2025-12-11 更新于 2025-12-12 分类于树莓派

简单介绍

旁路由架构是：主路由依旧负责拨号和DHCP，而树莓派作为旁路由接入同一网段，通过静态IP和自定义路由规则，让家里的设备可以选择是否把流量交由树莓派处理。这种模式不会破坏原有网络结构，也能随时拔掉。

目的

在Docker中运行OpenWrt旁路网关（透明网关）

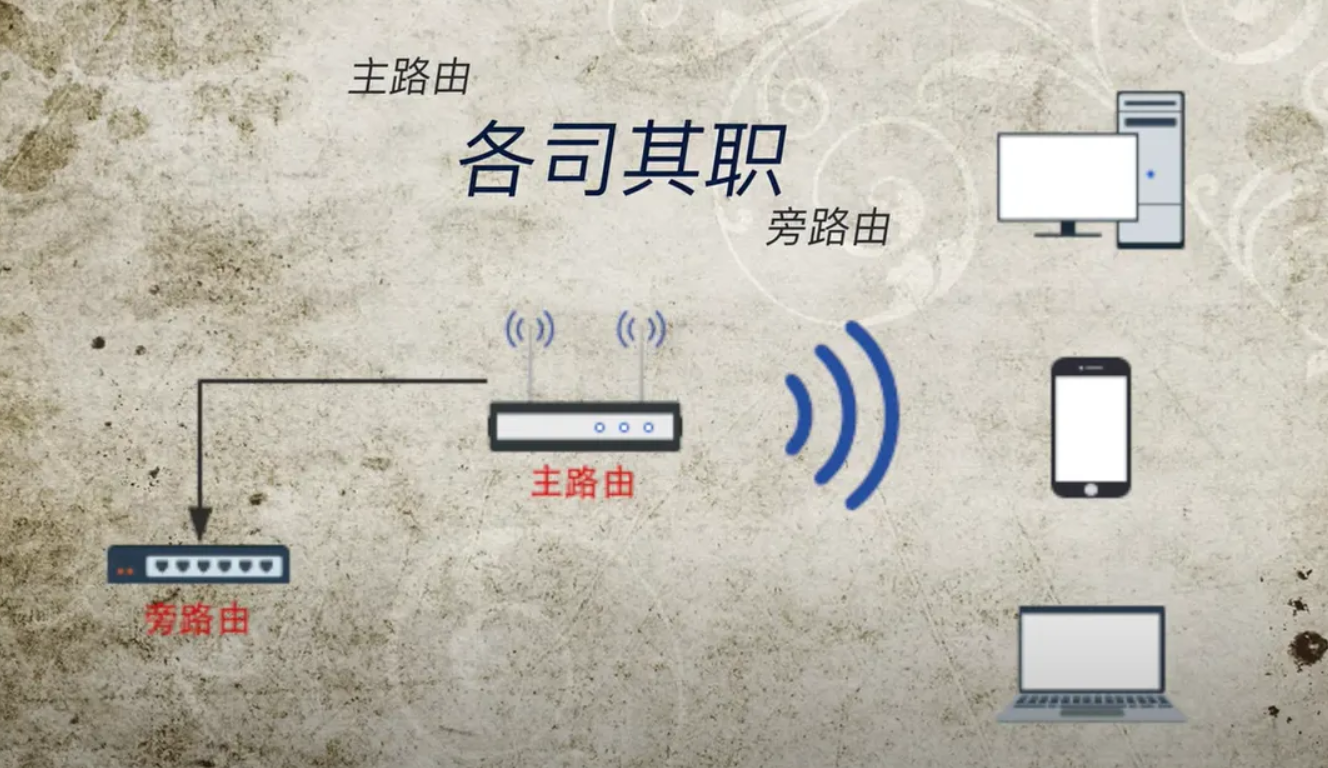

结构图如下

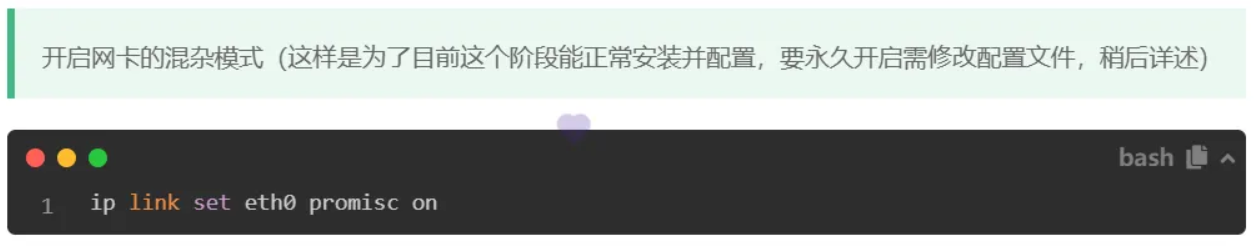

开启网卡的混杂模式

是为了让我们的虚拟机和宿主机能同时接收数据包
以下二选一选择执行
- 插线形式，请执行：
1
sudo ip link set dev eth0 promisc on
- WIFI形式，请执行：
1
sudo ip link set dev wlan0 promisc on

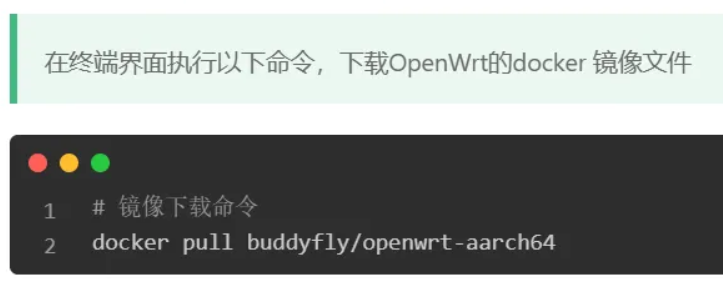

下载OpenWrt镜像

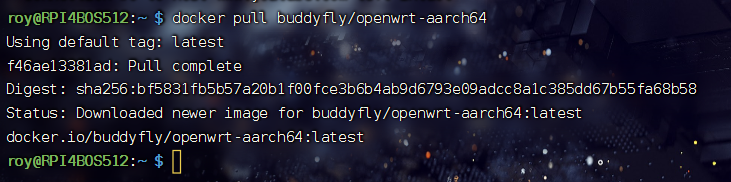

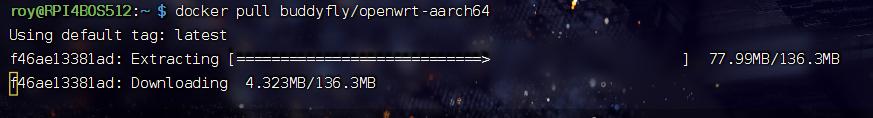

在终端界面执行以下命令，下载镜像文件
1
docker pull buddyfly/openwrt-aarch64
下载完后，可选择查看镜像是否在docker镜像里，执行以下命令
1
docker images

检查是否存在Docker虚拟网络(macnet)

第一次执行之前，一般情况是没有的，不过我们还是要执行看看先
查看所有网络列表
1
docker network ls
如果出现重名，可执行下面命令用来删除已存在的同名网络
1
docker network rm `填写NAME`

创建Docker虚拟网络

虚拟网络名称为macnet，驱动为macvlan模式，将subnet 10.10.10.0修改为你自己主路由的网段，gateway 10.10.10.1修改为你自己的主路由网关。

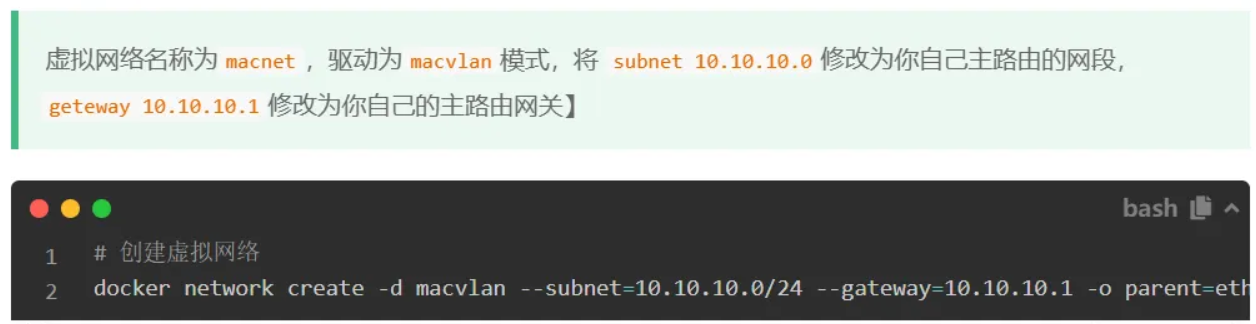

图中的示范命令如下

1	docker network create -d macvlan --subnet=10.10.10.0/24 --gateway=10.10.10.1 -o parent=eth0 macnet

以下二选一选择执行(以我自己的为例)

插线形式，请执行：

1	docker network create -d macvlan --subnet=192.168.0.0/24 --gateway=192.168.0.1 -o parent=eth0 macnet

WIFI形式，请执行：

1	docker network create -d macvlan --subnet=192.168.0.0/24 --gateway=192.168.0.1 -o parent=wlan0 macnet

如果不清楚自己的主路由器网关地址和网段，那就请看下面这一章节。

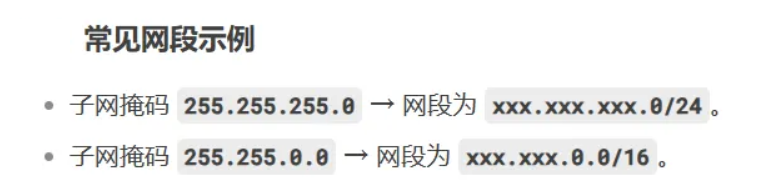

如何查看主路由器的网关地址和网段（Windows）

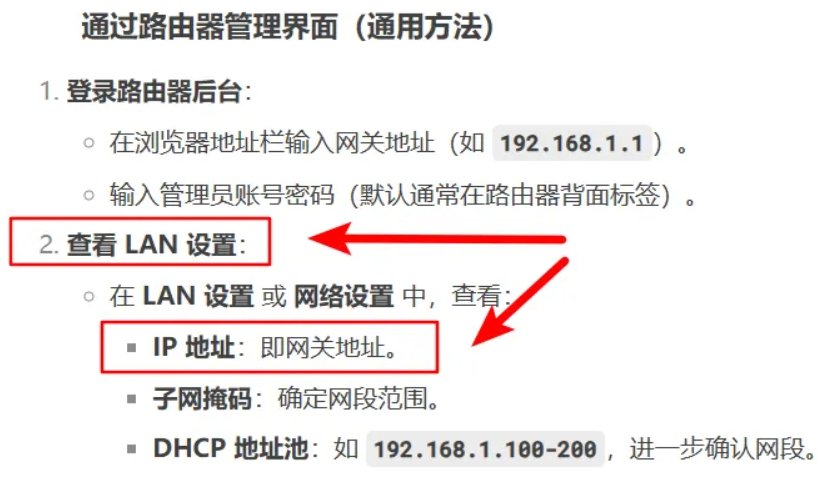

通过路由器管理界面（通用方法）

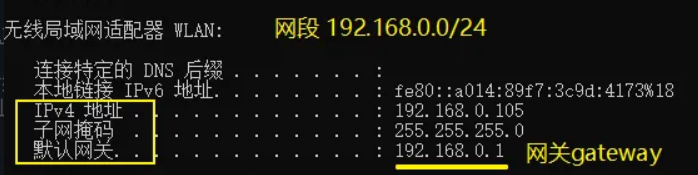

通过命令行形式查看

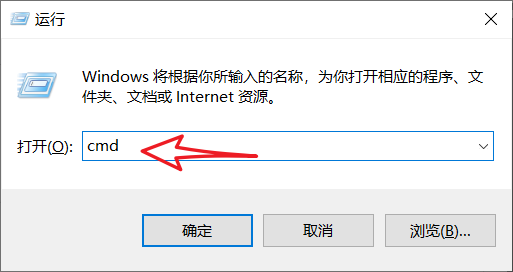

- 按win键 + R键
- 输入 cmd
- 在命令行输入 ipconfig

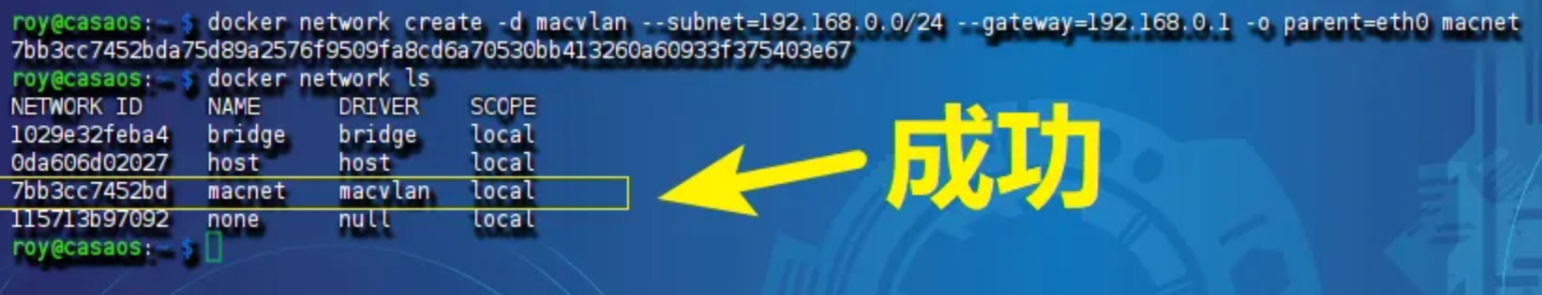

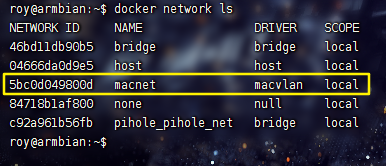

验证【Docker虚拟网络】是否创建成功

输入命令 docker network ls

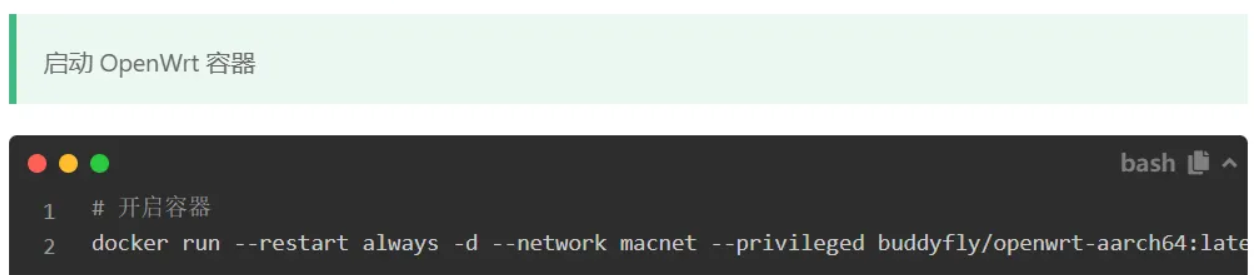

启动OpenWrt容器

执行下面命令

1	docker run --restart always -d --network macnet --privileged buddyfly/openwrt-aarch64:latest

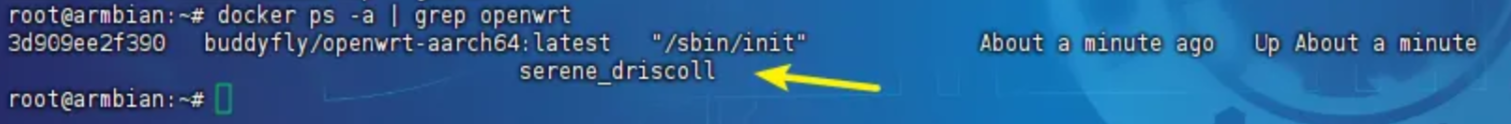

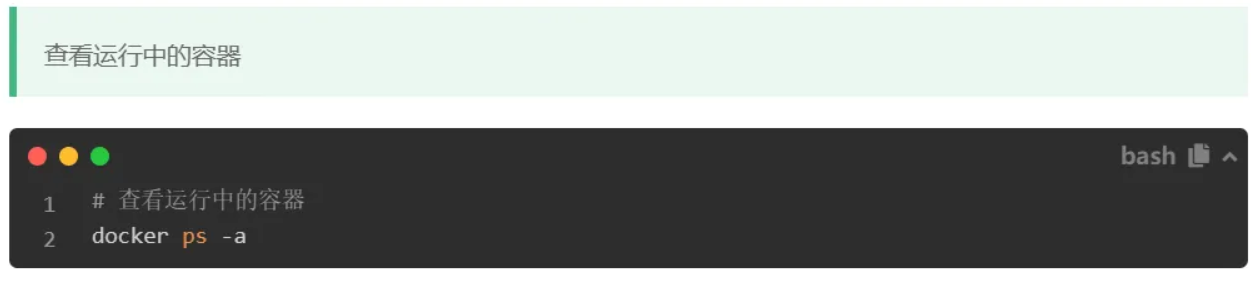

查看运行中的OpenWrt容器

执行下面命令
1
docker ps -a | grep openwrt

修改OpenWrt容器的IP地址

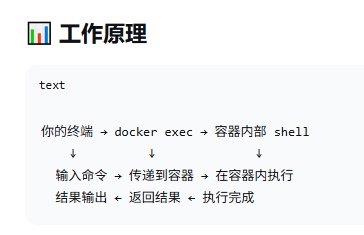

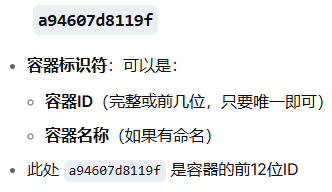

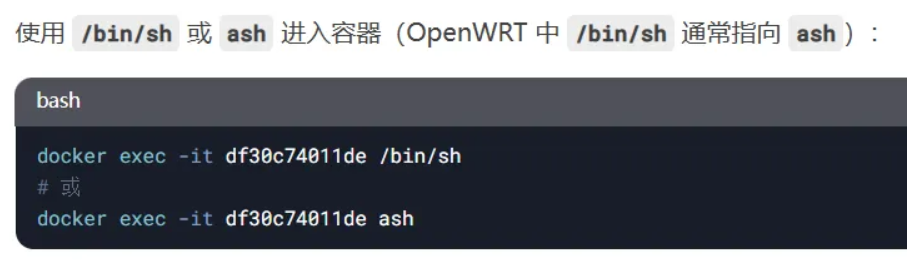

进入容器内部
1
docker exec -it a94607d8119f ash
编辑网卡文本
1
sudo nano /etc/config/network

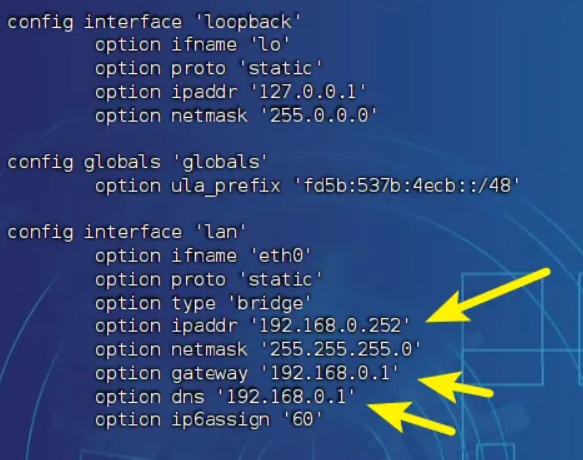

修改文件如下，将 option ipaddr '192.168.0.252' 改为你想作为旁路由网关的空闲地址（我的网段为 192.168.0.X），主路由IPV4地址改为你自己的即可。
1
2
3
option ipaddr '192.168.0.252' # 252这是我自定义的
option gateway '192.168.0.1' # 这是我的主路由IPV4地址
option dns '192.168.0.1' # 保持和gateway一致

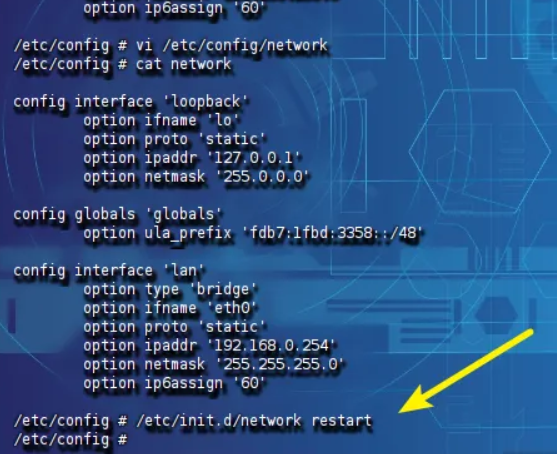

重启容器网卡
1
/etc/init.d/network restart

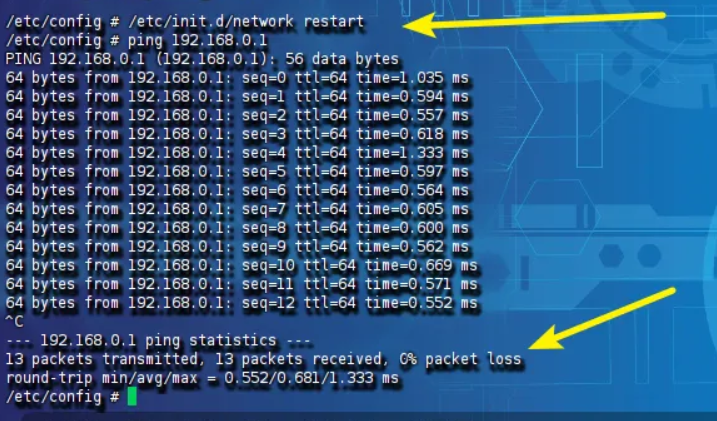

校验【修改OpenWrt容器的IP地址】修改是否成功

现在我们可以call下外部的主路由IP，试试连通性。
1
ping 192.168.0.1 # 换成你自己的
显示和我的截图一样，收到数据包就可以了。

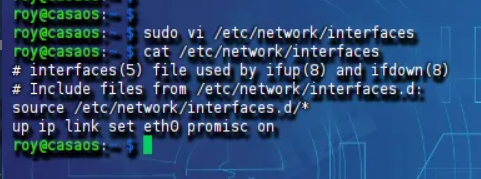

永久开启网卡混杂模式

先退出docker容器，然后再去宿主机里进行下面操作
先执行 sudo nano /etc/network/interfaces

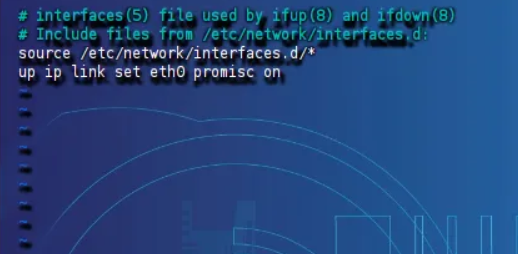

添加内容

1 2	up ip link set eth0 promisc on # 插线形式用这个 up ip link set wlan0 promisc on # WIFI形式用这个

添加内容后，按 ESC 并输入 :wq 正常保存
用cat命令查看是否已写入 cat /etc/network/interfaces

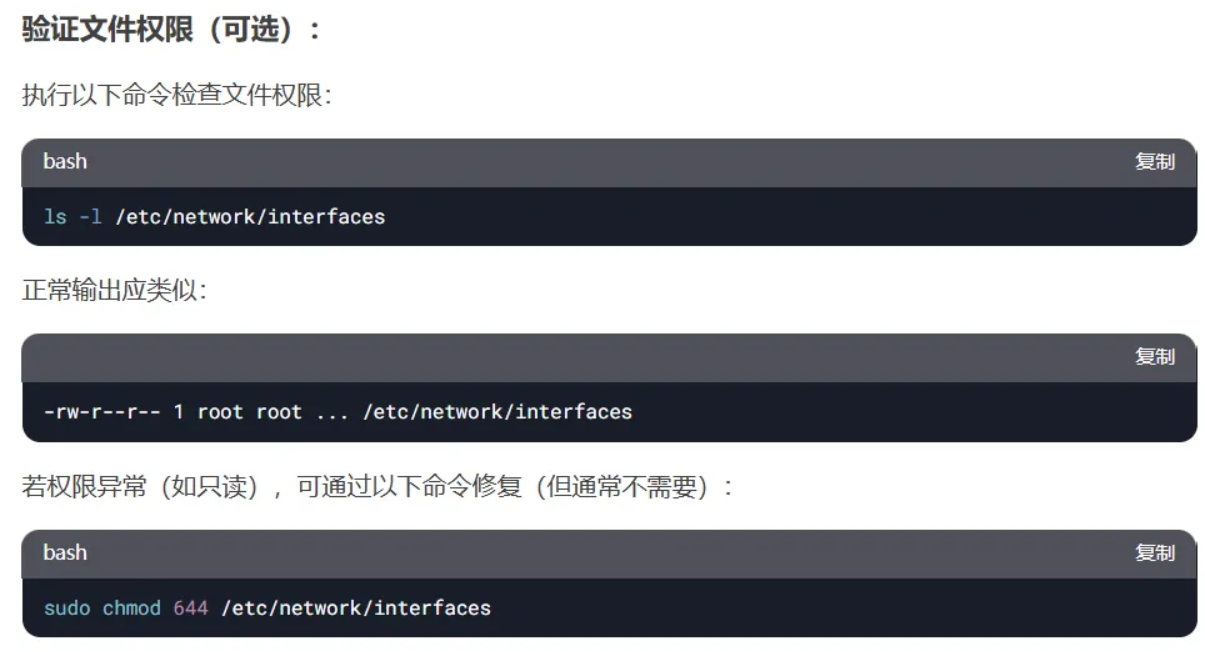

如果文件权限有问题，那执行下面操作

1 2	ls -l /etc/network/interfaces sudo chmod 644 /etc/network/interfaces

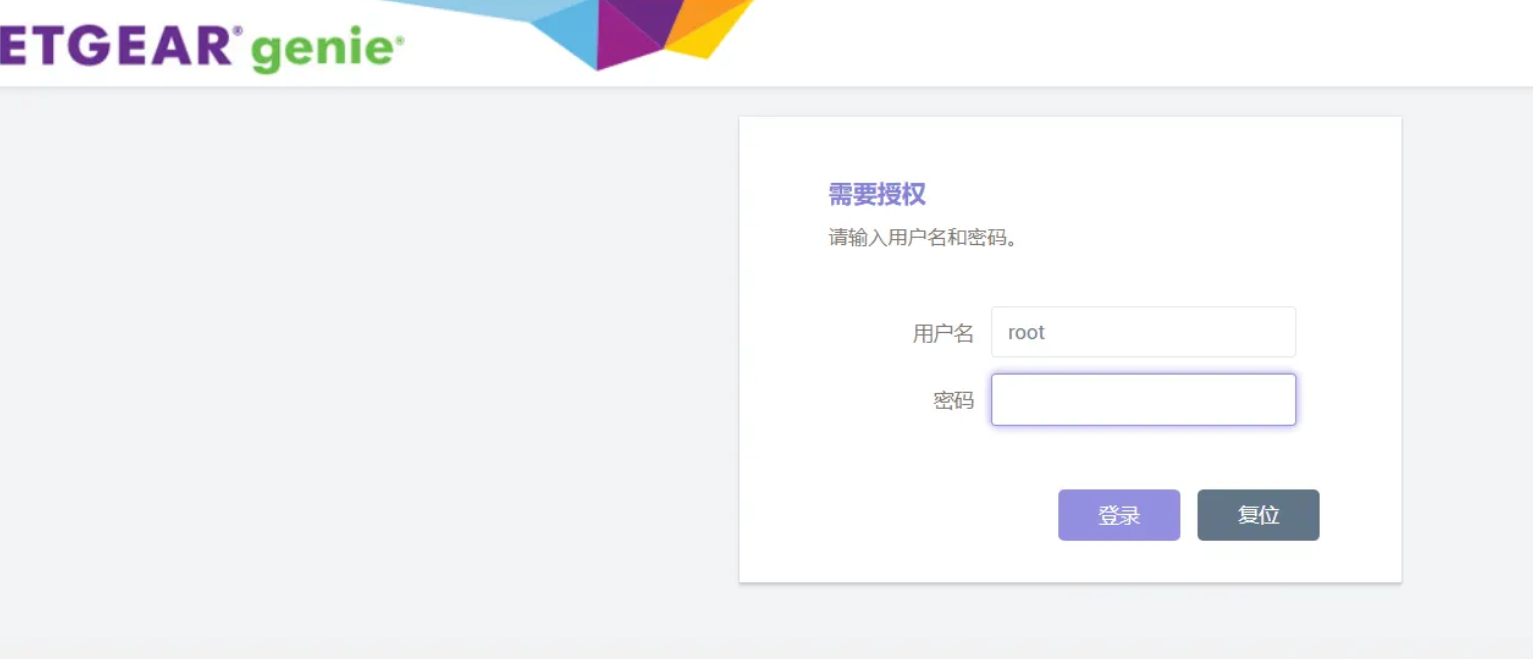

登录树莓派旁路由网关系统（旁路网关配置）

网址输入

1	http://192.168.0.252 # 改为你自己设置的

初始用户名 root 密码 password

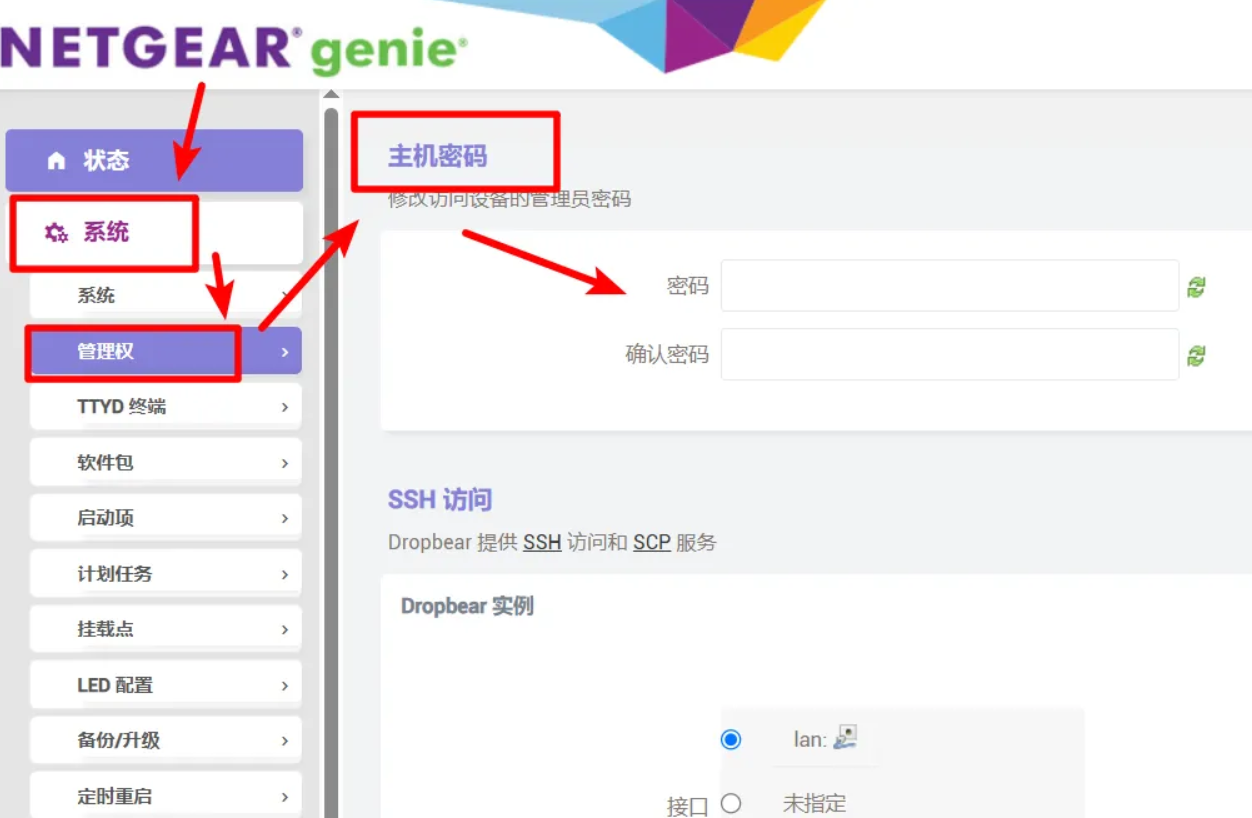

先做最重要的事情：改密码。

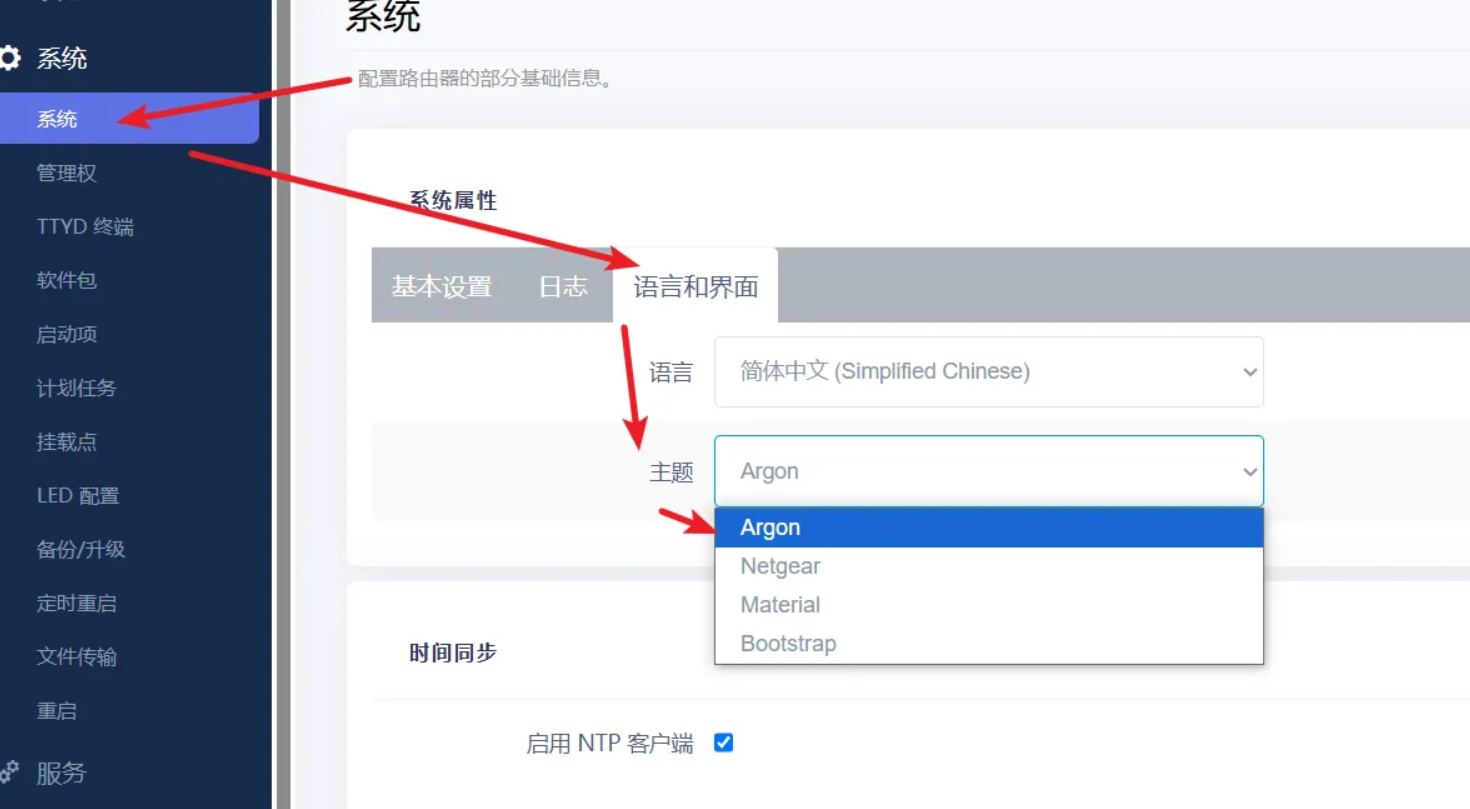

更改系统主题

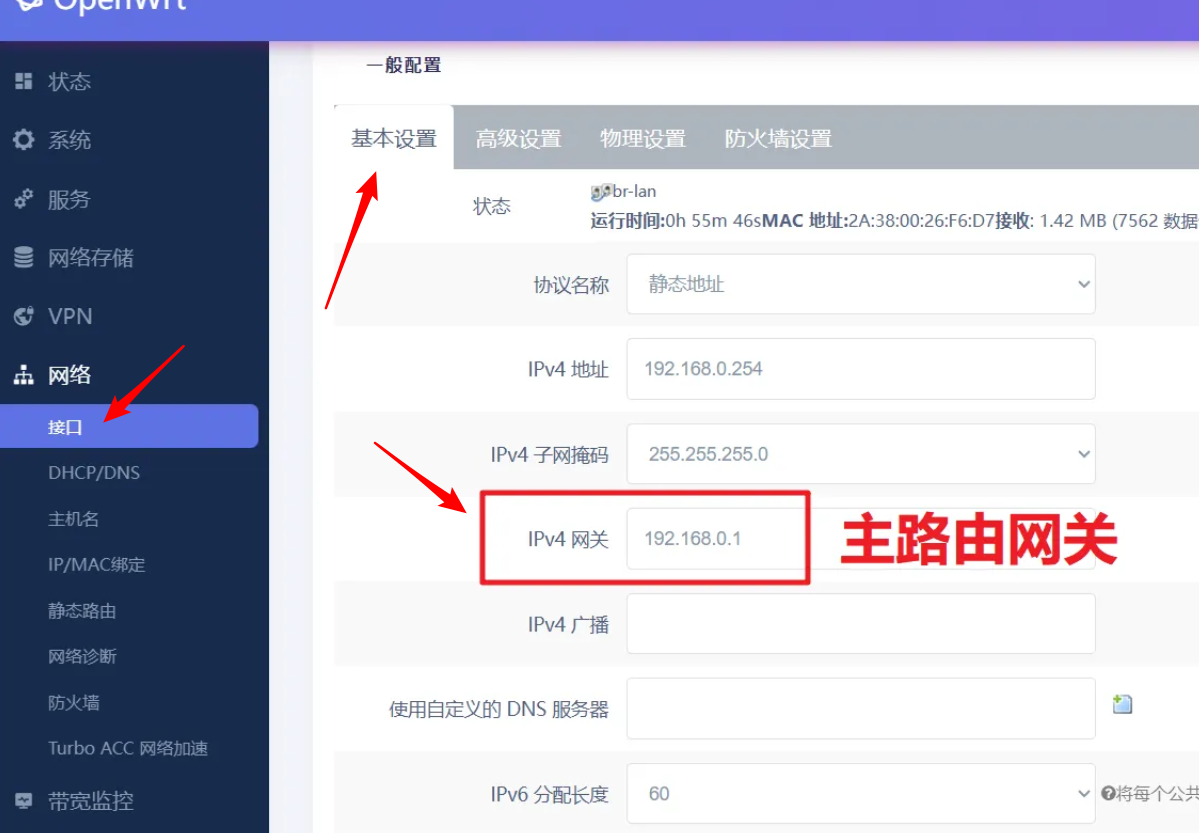

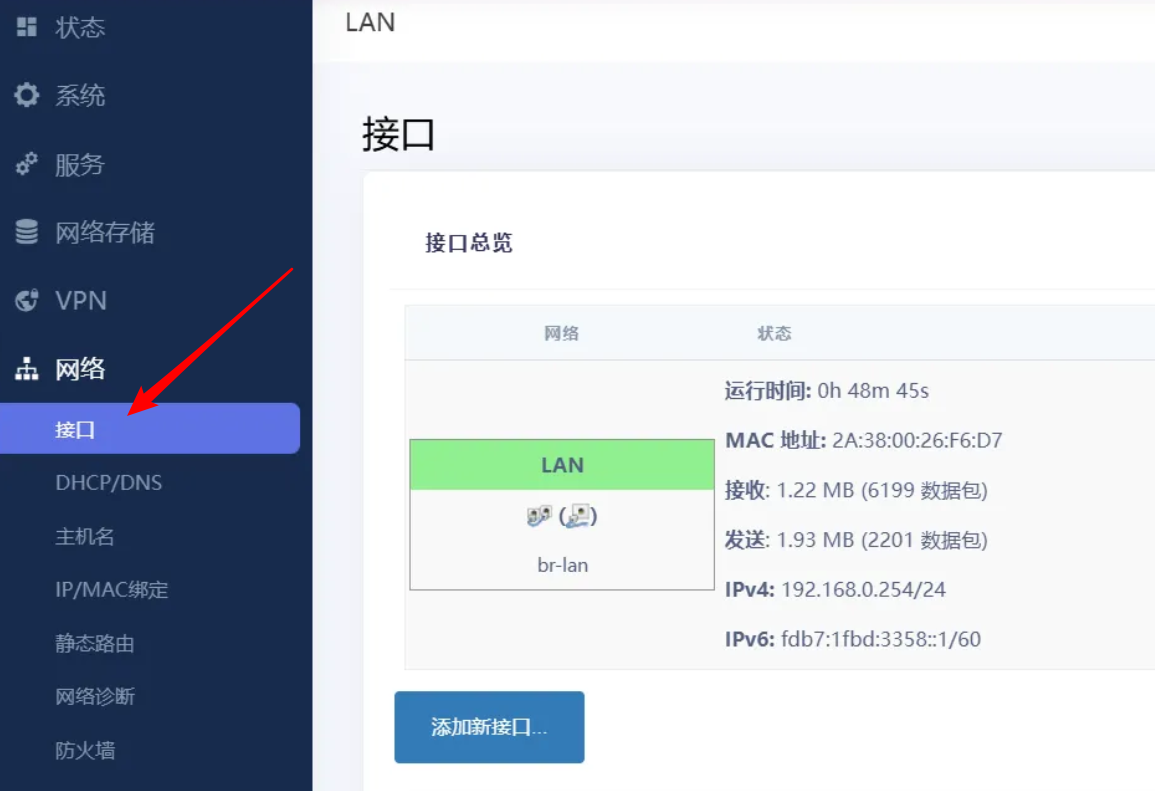

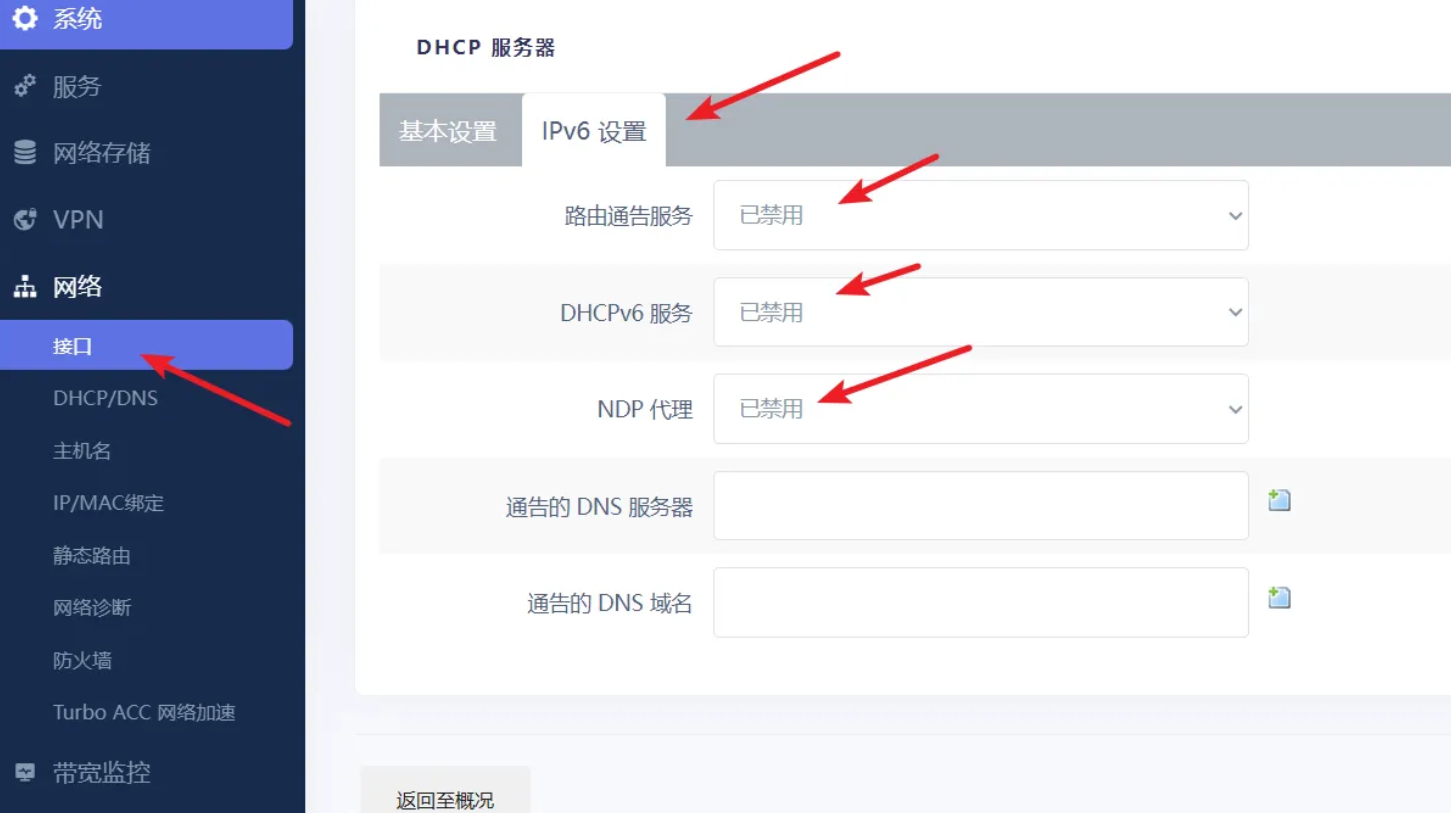

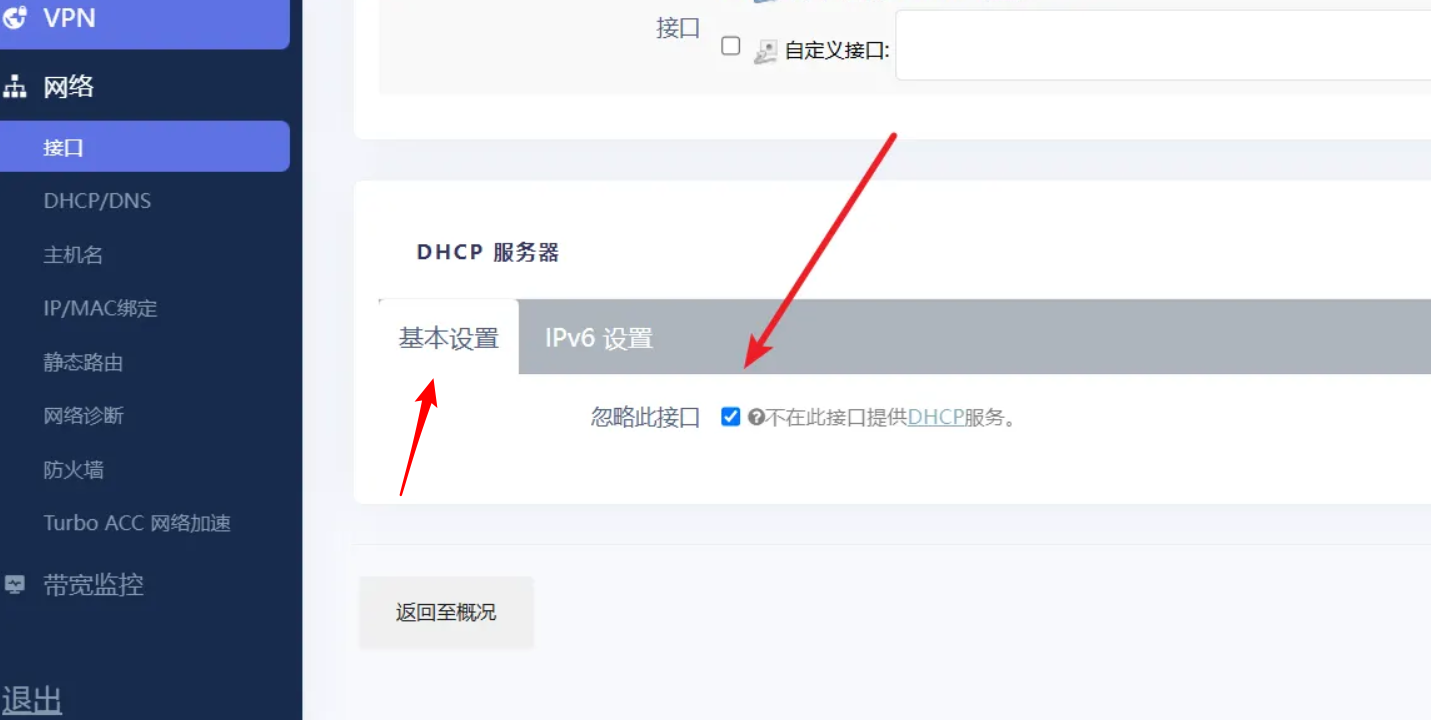

更改上级路由

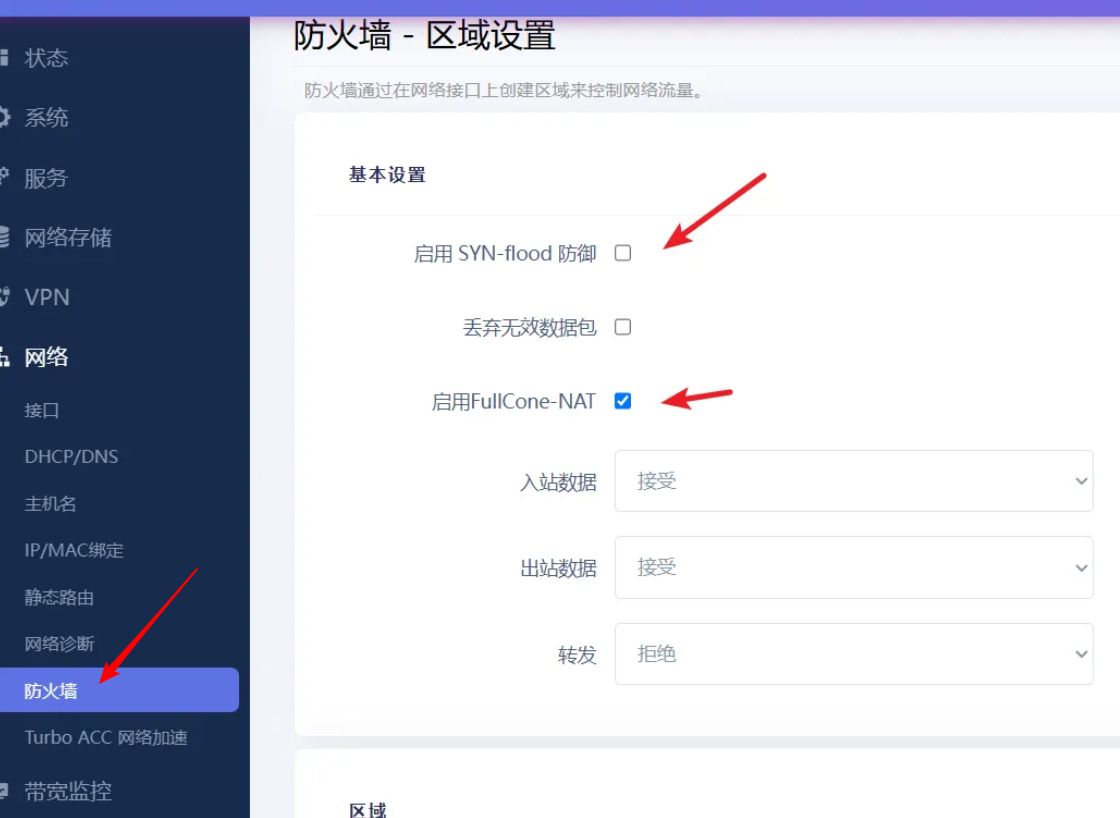

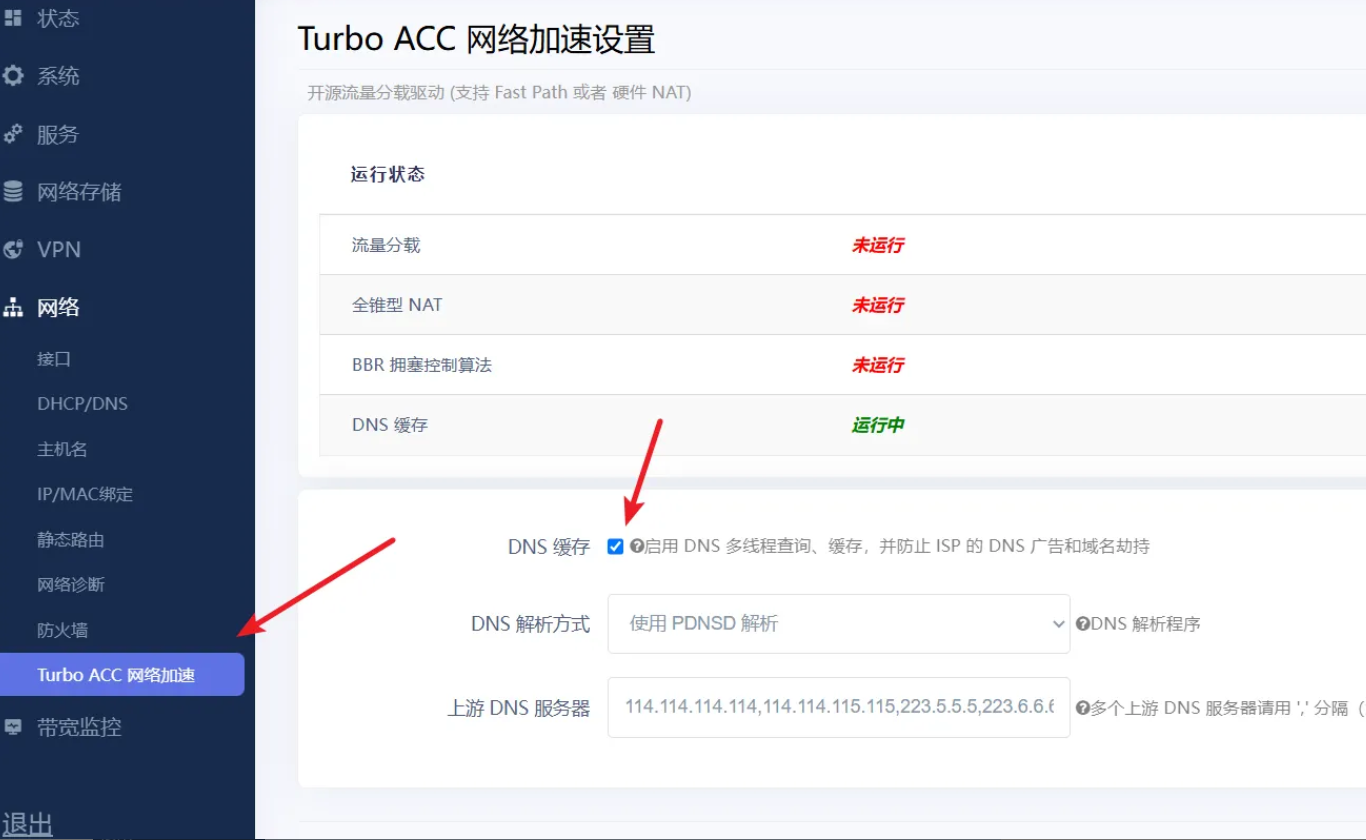

网络加速设置

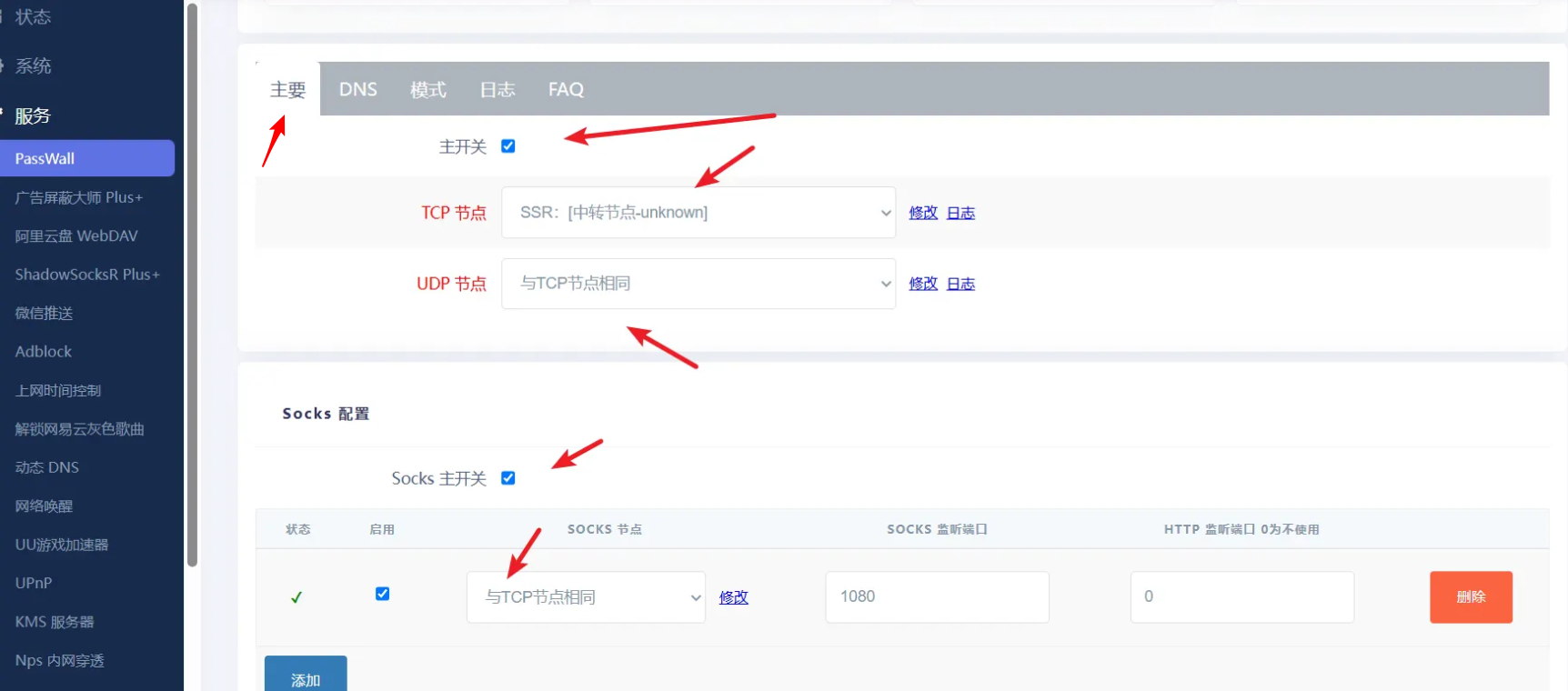

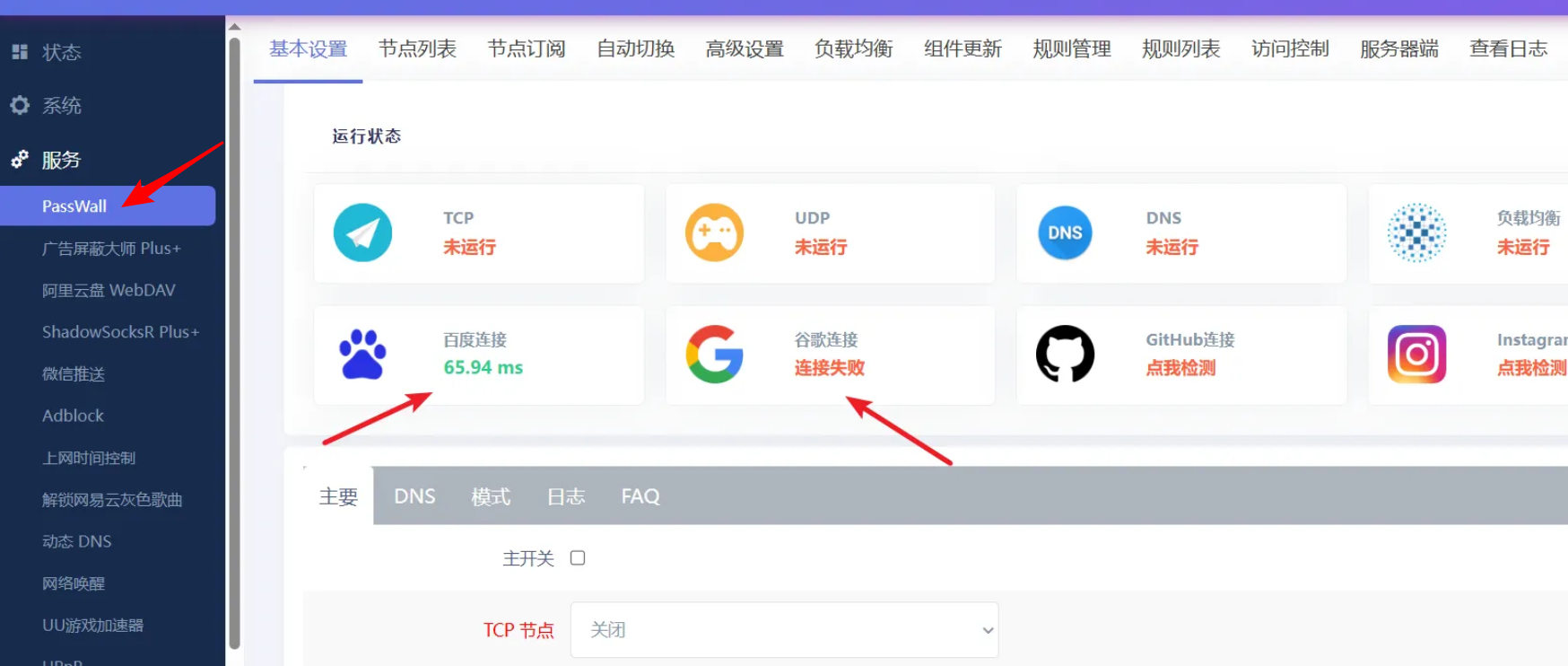

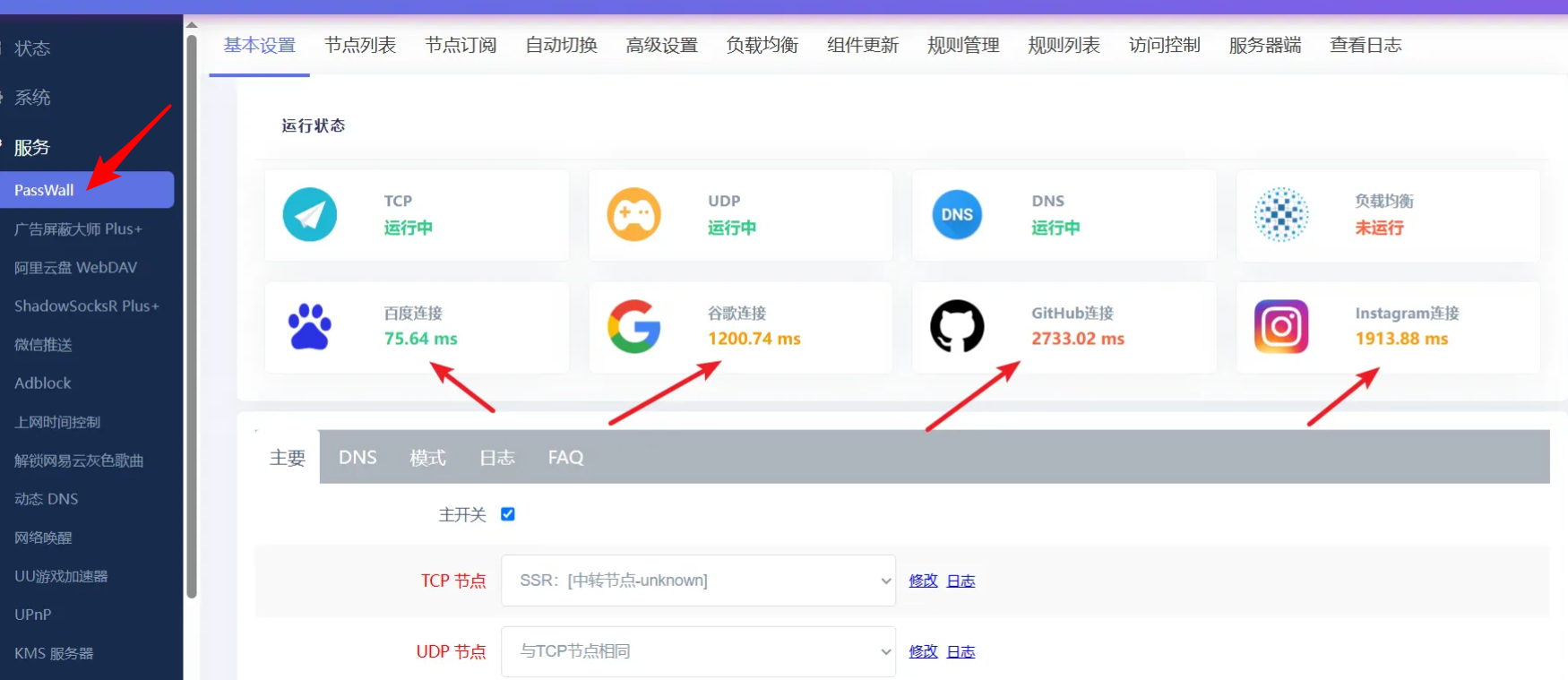

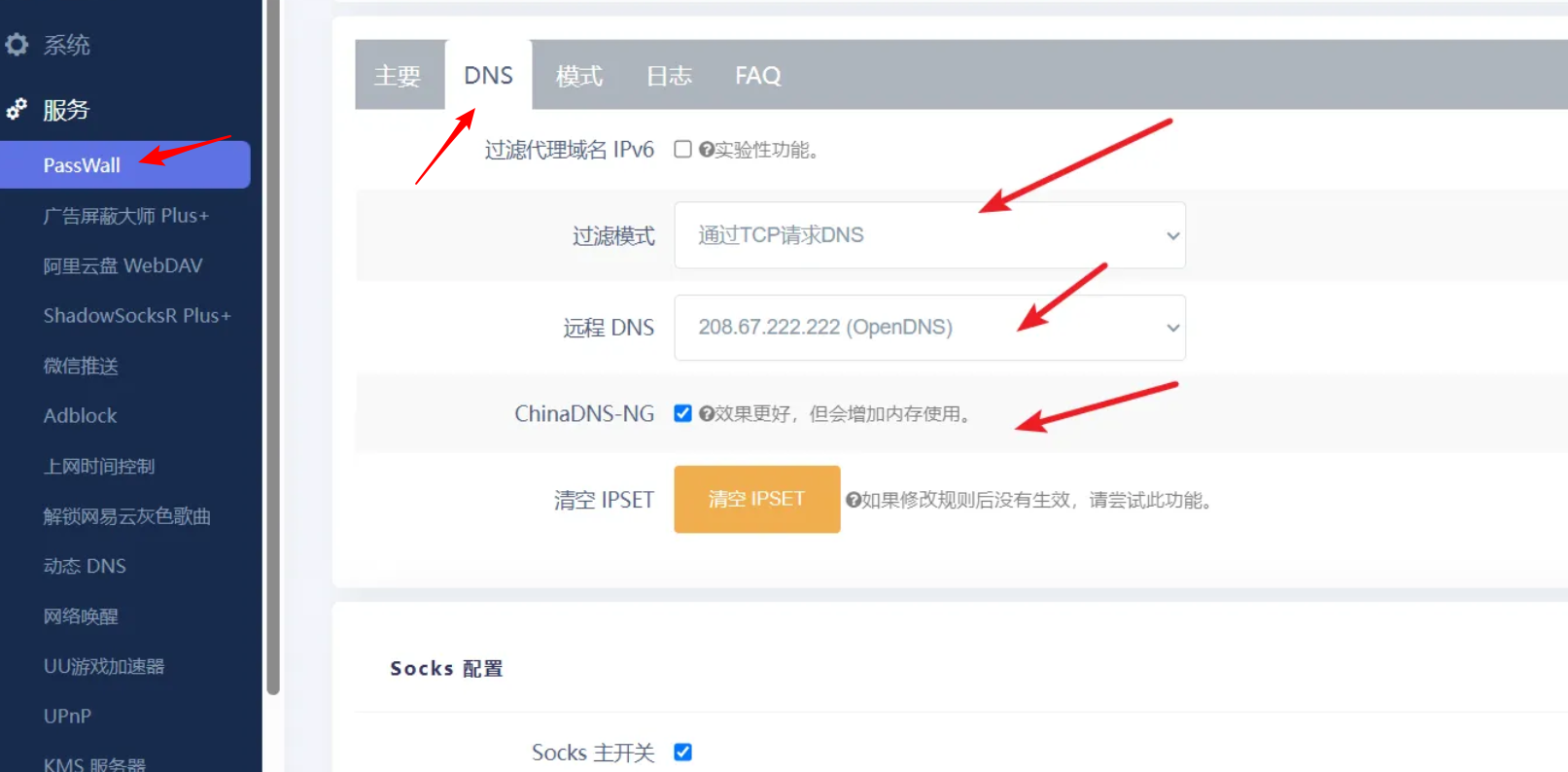

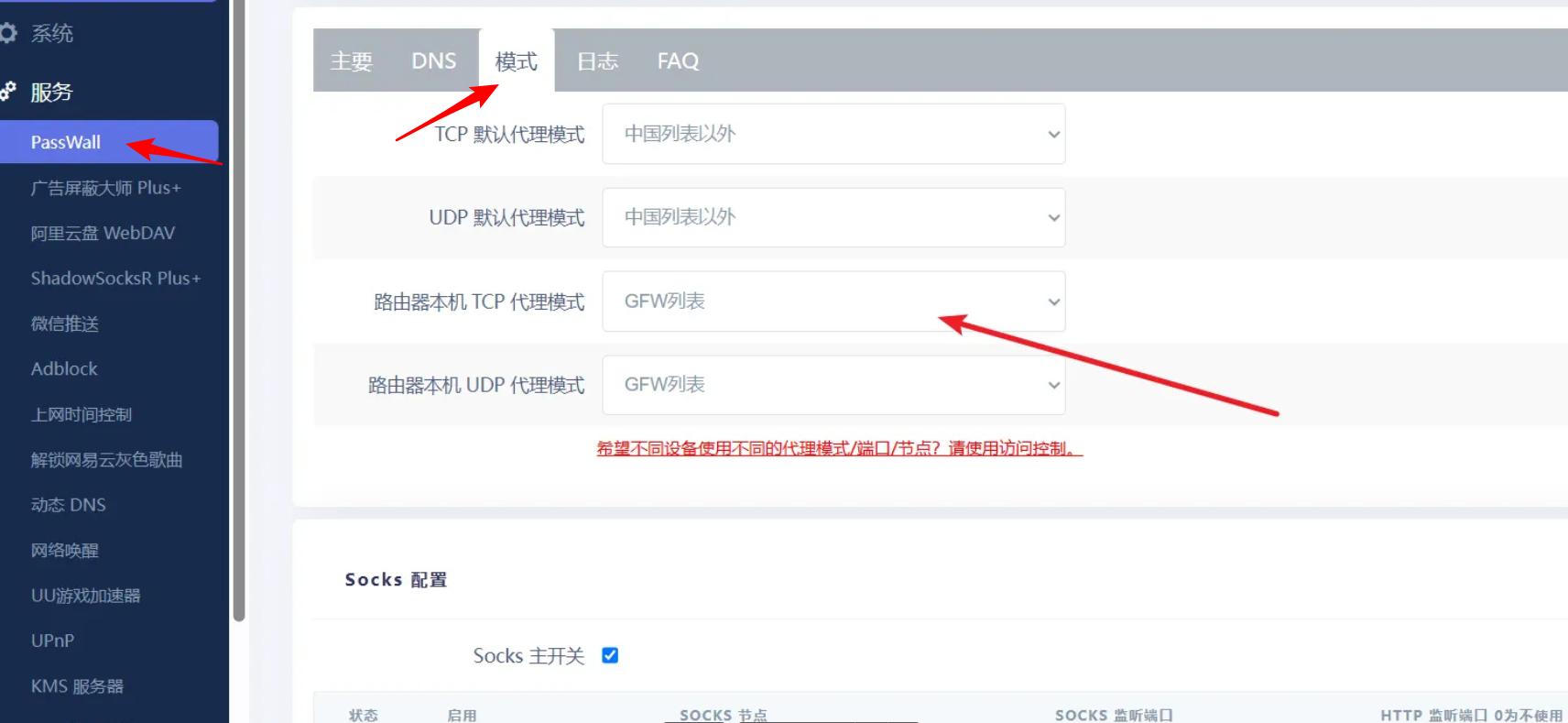

科学上网

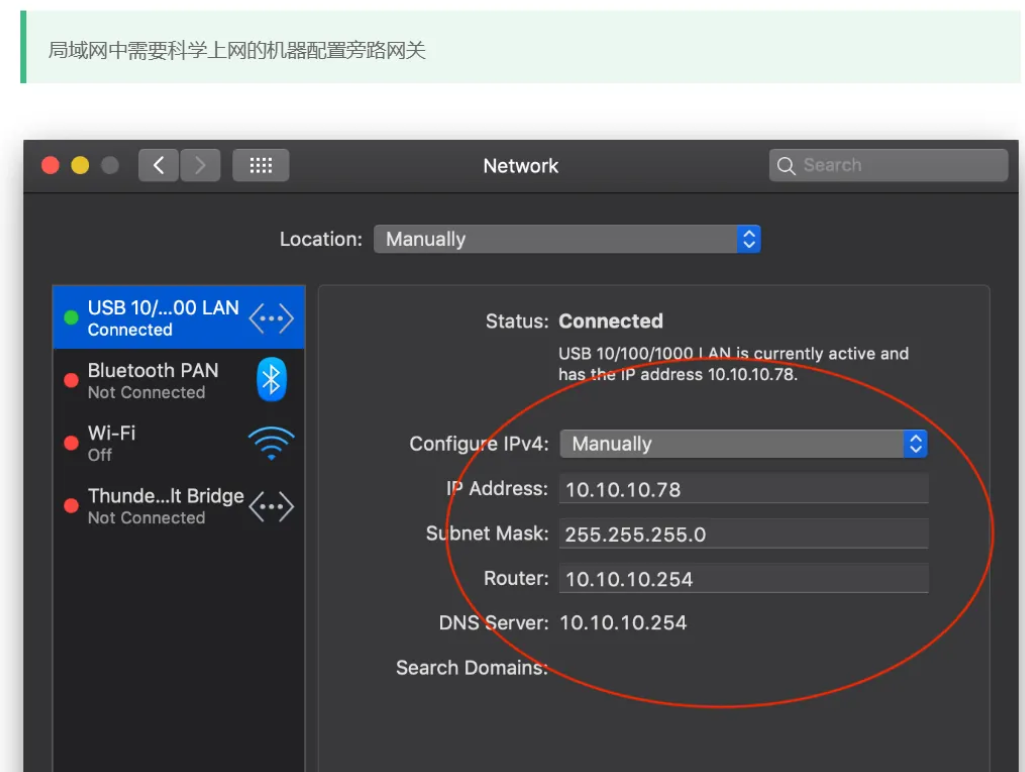

配置旁路网关

把局域网内需要连接的设备的WiFi改为手动配置
然后IP地址改为192.168.0.XXX改为你愿意的地址
子网掩码改为255.255.255.0
路由器（网关）改为192.168.0.254，这个其实是OpenWrt的IPv4地址
DNS服务器改为192.168.0.254，同OpenWrt的IPv4地址

验证网关是否生效(树莓派验证)

ip route show
ping 8.8.8.8
curl -Iv https://www.youtube.com --connect-timeout 10
curl -Iv https://www.google.com --connect-timeout 10

树莓派4B搭建面板1Panel

发表于 2025-12-10 分类于树莓派

简单介绍

在树莓派上折腾一个面板，像是在一台小小的飞船里加装一套“宇宙驾驶舱”。1Panel 本来面向 x86，但它已经提供了 arm64 的版本，正好吻合树莓派 4B 的架构，所以你完全可以在你的 Pi 上跑起来，让它像台袖珍服务器一样管理得井井有条。

准备工作

硬件要求
- 树莓派4B（2GB或以上内存推荐）
- MicroSD卡（至少16GB，建议Class 10或更高）
- 电源适配器、网线或WiFi连接
安装Raspberry Pi OS
- 请参考 https://tech-roy.uk/2025/06/07/树莓派4B安装Rpi-OS-Legacy-Lite/
更新系统：通过SSH连接树莓派，运行

1	sudo apt update && sudo apt upgrade -y

安装Docker（1Panel必须依赖Docker）

1
2
3

sudo apt install curl -y
curl -fsSL https://get.docker.com | sudo sh
sudo usermod -aG docker $USER  # 添加当前用户到docker组，重启生效

重启树莓派：sudo reboot

安装脚本

树莓派上装好Ubuntu/Debian，然后直接跑1Panel官方脚本。脚本会自动检测你当前系统的架构并下载对应版本。如果你现在系统是64位（树莓派OS默认有64位版）

运行一键安装脚本

1	curl -sSL https://resource.fit2cloud.com/1panel/package/quick_start.sh -o quick_start.sh && sudo bash quick_start.sh

脚本会自动检测ARM架构（树莓派兼容），安装过程约5-10分钟。
提示设置安装目录（默认为/opt）、端口（默认36230）、用户名/密码（推荐自定义强密码）。
如果提示Docker未安装，它会自动引导修复。

安装完成提示
- 会出现访问地址，如http://<树莓派IP>:36230

访问1Panel

获取树莓派IP
- 树莓派终端运行hostname -I | awk '{print $1}'
浏览器访问
- 在电脑的浏览器输入http://<树莓派IP>:端口号/随机入口（例如http://192.168.0.109:36230/roy）
- 随机入口指的是面板安全入口，在安装过程中有设置此配置。
首次登录
- 使用安装时设置的用户名/密码。
获取信息
- 如果找不到自己的用户名、密码、入口，可以在终端运行下面的命令进行查看。
1
sudo 1pctl user-info

版本信息

常见问题与优化

ARM兼容：树莓派4B完美支持，但部分应用需ARM版镜像（1Panel会自动选择）。
与CasaOS共存：安装在不同端口，不会干扰。CasaOS默认80端口，1Panel用自定义端口。
卸载：运行sudo 1pctl uninstall
更新：面板内自动检查，或终端sudo 1pctl update
性能：树莓派4B运行流畅，但安装多应用时监控温度（加散热片）。
防火墙：如果启用ufw，开放端口：sudo ufw allow 端口号
端口冲突：如果默认端口被占，安装时指定其他端口，或修改/opt/1panel/config/config.yaml后，重启服务：sudo systemctl restart 1panel
修改密码：修改密码可执行命令 sudo 1pctl update password

参考材料

1Panel仓库地址：https://github.com/1Panel-dev/1Panel
官方网站: https://1panel.cn
项目文档: https://1panel.cn/docs

树莓派4B安装CasaOS

发表于 2025-12-09 更新于 2025-12-10 分类于树莓派

简单介绍

CasaOS是一个开源的家庭云系统，基于Docker生态设计，专为家庭场景打造。它提供简洁的Web界面，支持一键安装NAS、媒体服务器、智能家居等应用，非常适合树莓派4B作为家庭服务器使用。CasaOS完全兼容Raspberry Pi OS（推荐使用64位版本），安装过程简单，只需几分钟。

准备工作

硬件要求
- 树莓派4B（2GB或以上内存推荐）
- MicroSD卡（至少16GB，建议Class 10或更高）
- 电源适配器、网线或WiFi连接
安装Raspberry Pi OS
- 请参考 https://tech-roy.uk/2025/06/07/树莓派4B安装Rpi-OS-Legacy-Lite/

安装系统依赖（更新系统）

使用SSH连接树莓派
- （默认用户：pi，密码：raspberry）
运行以下命令更新软件包
1
sudo apt update && sudo apt upgrade -y
安装curl（如果未安装）
1
sudo apt install curl -y

运行CasaOS脚本

CasaOS支持一键安装脚本。打开终端，运行以下命令：

1	curl -fsSL https://get.casaos.io \| sudo bash

脚本会自动下载并安装CasaOS，包括Docker依赖。
安装过程会提示设置CasaOS管理员用户名和密码（默认用户名：casaos，密码：casaos，可自定义）。
安装完成后，CasaOS会自动启动。

备选命令（如果curl不可用）

1	wget -qO- https://get.casaos.io \| sudo bash

访问CasaOS Web界面

查找IP地址
- 在树莓派终端运行：hostname -I（获取本地IP，如192.168.x.x）
浏览器访问
- 在同一网络的电脑/手机浏览器输入：http://<树莓派IP>:80（例如：http://192.168.0.109）
- 登录CasaOS（使用刚才设置的用户名/密码）
- 首次登录会引导设置，之后即可浏览应用商店，一键安装如Nextcloud、Plex、Home Assistant等应用。

卸载CasaOS（可选）

打开终端，运行以下命令：

1	curl -fsSL https://get.casaos.io/uninstall \| sudo bash

常见问题与提示

端口冲突：默认使用80端口，如果已占用（如Apache），可编辑CasaOS配置文件修改端口。
性能优化：树莓派4B运行CasaOS流畅，但安装应用时监控CPU/内存使用。建议使用SSD外接存储以提升速度。
更新CasaOS：在Web界面“设置”中检查更新，或终端运行casaos-ctl update。
防火墙：如果启用ufw，确保开放80端口：sudo ufw allow 80。

创建.bashrc文件

发表于 2025-06-08 更新于 2025-12-10 分类于树莓派

创建.bashrc

1	touch /home/roy/.bashrc

P.S.: “roy”为用户名，请替换为您的用户名。

进入编辑模式

1 2	cd /home/roy/ sudo nano /home/roy/.bashrc

~./.bashrc

# 添加用户本地 bin 目录到 PATH
# Global Environment Variable
export PATH="$HOME/.local/bin:$PATH"

# Hexo
alias hexocgd="hexo clean && hexo generate && hexo deploy"
alias hexo4000="hexo clean && hexo generate && hexo server"

# Quickly Command
alias rmd="rm -rf"
#alias e="vim ~/.bashrc"
alias e="nano ~/.bashrc"
alias s="source ~/.bashrc"
alias c="clear"
alias la="ls -la"
alias ll="ls -lah --color=auto"
alias grep="grep --color=auto"
alias catbashrc="cat ~/.bashrc"
alias ipcheck="ip route get 8.8.8.8"
alias testgoogle="curl -Iv https://www.google.com --connect-timeout 10"
alias testyoutube="curl -Iv https://www.youtube.com --connect-timeout 10"
alias restartdhcpcd="sudo systemctl restart dhcpcd"
alias dockerrestart="sudo systemctl daemon-reload && sudo systemctl restart docker && sudo systemctl status docker"
alias wificheck="sudo nmcli dev wifi list"
alias editdhcpcdconfig="sudo nano /etc/dhcpcd.conf"
alias rpishutdown="sudo shutdown -h now"
alias rpireboot="sudo reboot"

# Docker command
alias dps='docker ps -a --format "table {{.Names}}\t{{.ID}}\t{{.Status}}\t{{.Image}}"'

# Quickly come to file address
alias ..="cd .."
alias ...="cd ../.."
alias ~="cd /home/roy"

# Functions
# Create a directory and immediately enter it
mkcd() {
    mkdir -p "$1" && cd "$1"
}

使其生效

1	source /home/roy/.bashrc

查看文件是否创建

1	ls -la /home/roy/.bashrc

拥有文件所有权限

1	sudo chmod -R 777 /home/roy/.bashrc

树莓派4B安装Rpi OS Legacy Lite

发表于 2025-06-07 更新于 2025-12-10 分类于树莓派

前言

各位看官，此篇是DIY个人NAS的第一篇，首先我们来给树莓派单板机安装RPI OS，然后在此基础上，我们可以安装各种第三方应用来实现NAS的基础服务。

所需设备

树莓派4B型号
TF内存卡64G
TF读卡器
树莓派电源线
网线
HDMI线
Mini HDMI线转换头
显示器

步骤

首先我们需要对TF内存卡格式化加安装树莓派OS系统。
把TF内存卡插入到TF读卡器内。
先下载Raspberry Pi Imager（树莓派镜像烧录工具）
从树莓派官网下载烧录工具imager_1.8.5(下载最新的版本)，不然其他平台很难保证其安全性。
4.1 点击 –>
4.2 进入主页，点击最上面导航栏的’Software’

4.3 往下拉，找到’Download for XXX’

4.4 下载到本地盘任意位置即可

4.5 下载完后，双击进行安装，一直点击’下一步’即可，或者安装到任意你喜欢的盘符位置
点击树莓派启动盘制作工具进行烧录树莓派OS系统。

5.1 点击【树莓派设备·选择设备】参考下面截图，来配置个人需求。

5.2 点击【操作系统·选择操作系统】
这里补充一下:
如果要节省功耗，请选择Raspberry Pi OS(Legacy,64-bit)Lite版本，因为此系统无桌面，只有命令行。
如果不担心功耗，请选择Raspberry Pi OS(Legacy,64-bit)Full版本，此版本是有桌面界面。

5.3 点击【储存设备·选择存储设备】

5.4 然后点击’下一步’，会出现弹框，点击’编辑设置’

5.5 最后点击’保存’与’下一步’，会出现警告弹框，再点击’确认’即可，会删除卡内现存数据，如需要，提前做好备份。
烧录完毕，关闭烧录框。
桌面会出现提示XX格式化的弹框，无需担心，点击’取消’即可。
把TF卡拔出后插入到树莓派里。
插上MiniHDMI转换器，用HDMI线链接树莓派与显示器。
开机，等待几分钟，让树莓派进行系统初始化。
进入命令行界面后，输入登录用户名和登录密码。
恭喜，此时已经成功安装了树莓派OS系统。
